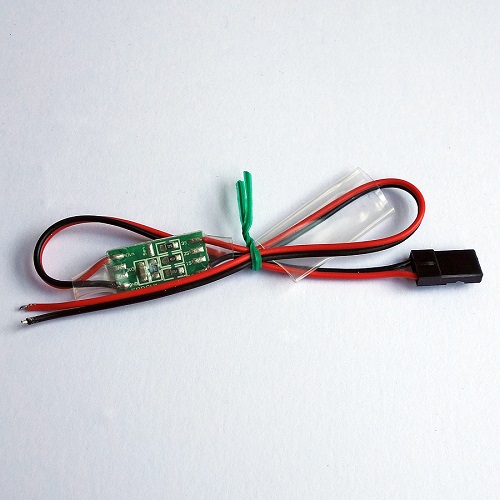

Sensor Voltaje Baterí FBVS-01 de FrSky

Este es uno de una gama de sensores diseñados y desarrollados por FrSKY para recopilar información de vuelo importante y datos de rendimiento que luego se pueden transmitir a través de un receptor habilitado para telemetría a un módulo transmisor compatible con telemetría donde se puede mostrar en una pantalla LCD.

Este sensor particular se usa para leer el voltaje de una batería externa, por ejemplo. Batería de vuelo LiPo, batería de video u otro accesorio. Está conectado directamente al puerto externo de telemetría analógica (A2) provisto en los receptores de dos vías de la serie 'D' habilitados para telemetría FrSKY, donde los datos pueden enviarse a un módulo transmisor compatible como el FrSKY ACCST todo en uno de 2.4GHz DHT -U módulo con telemetría integrada y pantalla integrada con alarmas de audio.

Descripciones:

El sensor de voltaje de batería FrSky se proporciona como accesorio opcional del sistema de telemetría bidireccional. Hay tres rangos de voltaje para elegir: 1S lipo para el rango de voltaje de la batería de 0V ~ 6.6V, hasta 3S lipo para 0V ~ 13.2V y hasta 5S lipo para 0V ~ 19.8V. Verifique la relación de división del voltaje de la batería para cada opción a continuación

Recomendado

Opción de voltaje Max LiPo
Pack Count Voltaje de la batería
Ratio de división
1S 1S 2: 1
2S 3S 4: 1
3S 5S 6: 1


Especificaciones:

- Longitud del cable: 265 mm (total)
- Dimensiones: 10 x 20 x 2 mm (sensor)
- Peso: 2 g


El sensor FBVS-01 se suministra precableado al pin 3S en la placa de circuito para monitorear baterías LiPo de hasta 5S en el rango: 0V ~ 19.8V. Si tiene la intención de usar baterías de hasta 3S, puede obtener una medición de voltaje más precisa simplemente volviendo a soldar el cable rojo al pin 2S.
